Grundlegende Informationen.
Produktbeschreibung

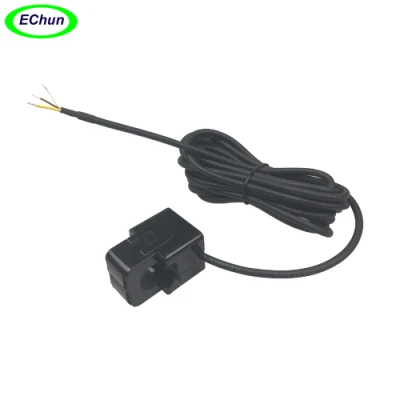

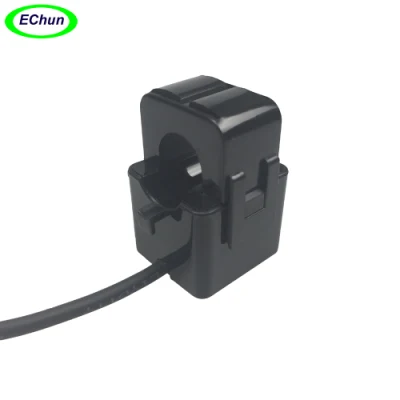

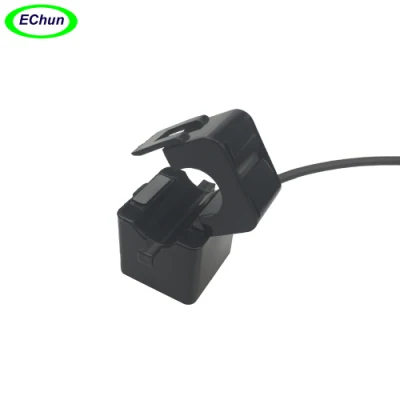

16mm 100A 333mV Split-Core CT Stromwandler Typ offen Stromsensor
Die Serie ECS16 sind zweiadrige Stromwandler. Das CT kann an bestehenden Bedienfeldern, wie z. B. Leitstellen oder Lastzentren, montiert werden, um die Wattleistung zu messen oder zu überwachen. Diese CTS können ohne Entfernen vorhandener Kabel montiert werden, um die Installation zu vereinfachen.
Elektrische Spezifikationen.
Nennstrom (Ampere) 50/60Hz | 100nom (0,1~120A max.) |
Drehverhältnis | Np:Ns=1:3000 |
Ausgangsspannung | 150A/333mV (Widerstand im CT) |
Genauigkeit | 0,5 % |
Phasenfehler im Nennstrombereich | ≤1 |
Betriebstemperaturbereich | -40~70ºC |
Lagertemperaturbereich | -45~80ºC |
Dielektrische Widerstandsspannung (Hi-Pot) | 2,5kV/1mA/1min |
Impuse-Widerstand Spannung | 5kV Spitze |
Isolationswiderstand | Min. DC500V/100MΩ |
Angepasstes Stromverhältnis verfügbar.
Modellnummer | Eingangsstrom | Verfügbare Ausgänge |
| ECS16-50 | 50A | Stromausgänge @20mA,33,3mA,40mA,100mA,1A Spannungsausgänge @0,25V,0,333V,0,5V,1V,2V. |
ECS16-80 | 80A | |
ECS16-100 | 100A | |
ECS16-120 | 120A | |
| ECS16-150 | 150A |
Anwendungen:
Strommessung
Überwachung und Schutz
Energie- und Submeterprodukte
Netzwerkgeräte
Instrumente und Sensoren
Steuerungssysteme
Vorteil:
Einfache Montage.
Ausgezeichnete Linearität über den gesamten Bereich.
Vollständig RoHS-konform.
