Grundlegende Informationen.
Produktbeschreibung

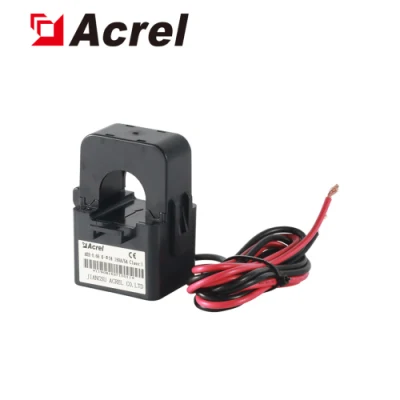

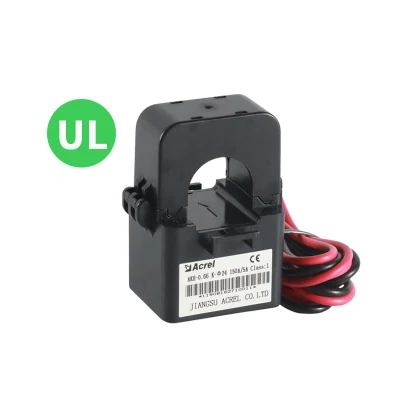

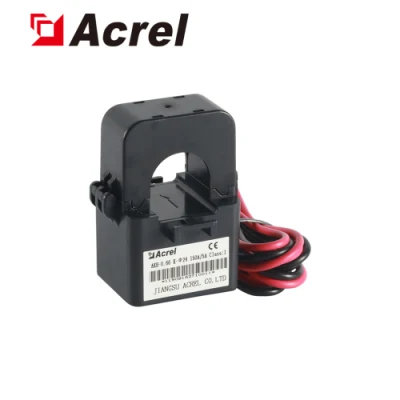

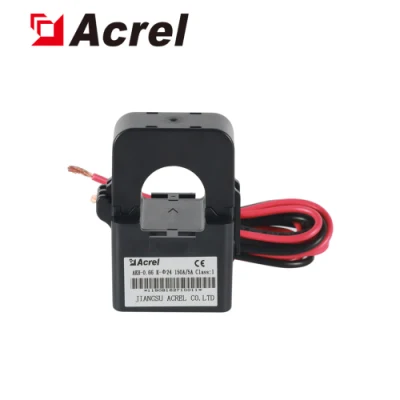

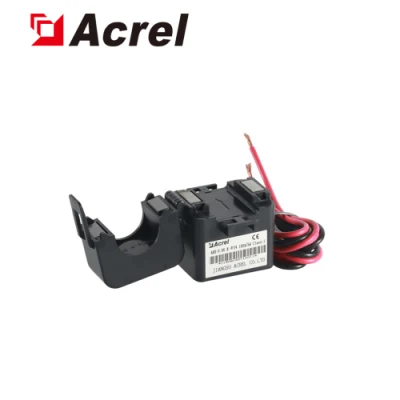

Stromwandler der Serie AKH-0,66/K-Φ mit geteiltem Kern
Allgemein
Sie sind patentierte Produkte mit schönem Aussehen, bequeme Installation und Verkabelung, vor allem in Strombetrieb und Strom Wiederaufbau Projekte verwendet. Im Allgemeinen sind die Ausgänge ein Standardsignal. Die Vorteile der kleinen Größe, hohe Präzision, starke Tragfähigkeit und bequeme Installation, spart die Arbeitskräfte, Materialressourcen, finanzielle Ressourcen und die Effizienz für die Benutzer zu verbessern. Funktionen
| Modell | Stromverhältnis (A) | Genauigkeit | Nennlast (VA) | Max. Kabeldurchmesser (mm) |
| AKH-0,66/K-φ10 | 5 A/1,25mA | 0,5 | 10 | φ10 |
| (10-20) A/5mA | ||||
| (40-60) A/20mA | ||||
| AKH-0,66/K-φ16 | (20-50) A/10mA | 0,5 | 10 | Φ16 |
| (40-100) A/20mA | ||||
| 100 A/40mA | ||||
| AKH-0,66/K-φ24 | (60-200) A/20mA | 0,5 | 10 | φ24 |
| (100-250) A/40mA | ||||
| 400A-100mA | ||||
| AKH-0,66/K-φ36 | (100-200) A/10mA | 0,5 | 10 | φ36 |
| (200-400) A/20mA | ||||
| (300-600) A/100mA | ||||
| 400 A/40mA | ||||
| 600 A/75mA | ||||
| AKH-0,66/K-φ24 | (150-200) A/5(1)A | 1 | 1 | φ24 |
| (250-300) A/5(1)A | 1,5 | |||
| AKH-0,66/K-φ36 | (300-400) A/5(1)A | 1 | 1,5 | φ36 |
| (500-600) A/5(1)A | 0,5 | 1,5 |
Abmessungen
Der sekundäre Ausgangsdraht des Transformators ist 1.5mm² Lead, dessen Standardlänge 1m beträgt (±10cm Fehler erlaubt)
Modellname | Umrissgröße (mm) | Perforationsgröße (mm) | Toleranz (mm) | |||||
W | H | D | M | N | φ1 | φ2 | ||
AKH-0,66/K-φ10 | 27 | 40 | 26 | 24 | 36 | 10 | 9 | ±1 |
AKH-0,66/K-φ16 | 31 | 50 | 29 | 28 | 42 | 16 | 17 | |
AKH-0,66/K-φ24 | 39 | 71 | 46 | 36 | 52 | 24 | 23,5 | |
AKH-0,66/K-φ36 | 42,5 | 82 | 58 | 40 | 56 | 33,5 | 35 | |
AKH-0,66/K-φ50 | 46,5 | 110 | 90 | 54 | 66,5 | 47 | 52 | |
Installationsmethode
Foto vor Ort
Angebot
Form | Typ | Funktion | FOB Shanghai (USD) |
Split-Core-CT | AKH-0,66/K-φ10 | Messung: Wechselstrom (AC) Bereich des Primärstroms: 5~60A Genauigkeit: Klasse 0,5 Perforationsdurchmesser: φ10 | 5 |
Split-Core-CT | AKH-0,66/K-φ16 | Messung: Wechselstrom (AC) Bereich des Primärstroms: 20~100A Genauigkeit: Klasse 0,5 Perforationsdurchmesser: Φ16 | 7 |
Split-Core-CT | AKH-0,66/K-φ24 | Messung: Wechselstrom (AC) Bereich des Primärstroms: 60~400A Genauigkeit: Klasse 0,5 Perforationsdurchmesser: φ24 | 11 |
Split-Core-CT | AKH-0,66/K-φ36 | Messung: Wechselstrom (AC) Bereich des Primärstroms: 100~600A Genauigkeit: Klasse 0,5 Perforationsdurchmesser: φ36 | 17 |
Split-Core-CT | AKH-0,66/K-φ50 | Messung: Wechselstrom (AC) Bereich des Primärstroms: 600~800A Genauigkeit: Klasse 0,5 Perforationsdurchmesser: φ50 | 27 |
