Überblick

Grundlegende Informationen.

Modell Nr.
SC(B) series
Verwendung
Power Transformer
Frequenzeigenschaften
Netzfrequenz
Form von Kern
OD
Marke
Tongxun-Lianwei
Die Nennspannung
10/20/35kv
Frequenz
50/60Hz
Messbereich
+-2x2,5 %
Isolationsklasse
f
Örtliche Entladung
<10pc
Isolationsstufe
10kV li75ac35/AC3 20kV li125ac55/AC3 35kv li200
Geräuschpegel
Jb/T10888 dB
Kühlweg
Ohne Kabel
Schutzart
IP20
Kurzschlusskapazität
gb1094,5
Betriebsmodus
Betriebsmodus
Epoxid
Harzisolierung
Trockentyp
Transformator
Widerstand
Kurzschluss
Starker Widerstand
Wetter
Transportpaket
Export Wooden Packing
Warenzeichen
TONGXUN-LIANWEI
Herkunft
Chongqing, China
HS-Code
8504101000

Produktbeschreibung


Produktbeschreibung

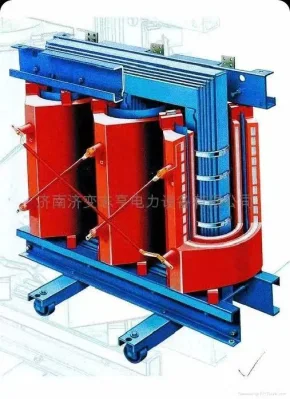

  Der von unserem Unternehmen bereitgestellte Trockentransformator mit Epoxidharzisolierung hat folgende Eigenschaften:
Widerstand gegen Kurzschluss und starke Witterungsbeständigkeit: Folienspule wird bei niedrigem Druck verwendet, Segmentierzylinder Spule wird bei hohem Druck verwendet, die Spule wird in Epoxidharz gegossen, und die Spule nimmt fortschrittliche direktionale Geltechnologie an, so dass die Epoxidharz-Gelreaktion gründlich ist, ohne Stress-Akkumulation. Ausgezeichnete mechanische Festigkeit und Wetterbeständigkeit.
  Starke Überlastkapazität, gute Flammschutzmittel: Die Verwendung von internationalen fortschrittlichen gesättigten Verpackung dünne Isolierung Epoxidharz Vakuumgießtechnologie, so dass das Produkt hat eine größere Wärmeableitung Kapazität und gute flammhemmende Leistung.
Hohe Hitzebeständigkeit: H-Grad Epoxidharz angenommen wird, die eine bessere Hitzebeständigkeit hat.
Kleine lokale Entladung: Vakuum-Gießdruck Infiltration Prozess und gleichmäßige Feldstärke Design, vermeiden Restblasen während des Gießens, lokale Entladung ist sehr klein.
  Umweltanpassungsfähigkeit: Das gepackte Epoxidharzmaterial ist näher am Wärmeausdehnungskoeffizienten des Spulenleiters, die Temperatur oder Lastfusion wird nicht zu Rissbildung des Harzes führen, und die dichte Epoxidharzisolationsschicht hat 100% Feuchtigkeit und Wasserbeständigkeit.

Umgebungsbedingungen:
1.Umwelt: Innen
2.Höhe: Unter 1000m
3.Erdbebenintensität: 8 Grad
4.Umgebungstemperatur: -25ºC - +40ºC
5.Verschmutzungsgrad: Nach den Bestimmungen der GB/T16434-1996 3 Verschmutzungsgrad, die Leckage Abstand nicht weniger als 2,5 cm/kV (höchste Arbeitsspannungen).

Produktparameter
Allgemeine technische Parameter
10-35kv Resin Insulated Dry Type Transformer for Power Distribution Low Voltage Sc (B) Series Outside Switchgear Enclosure
Projekt Einheit Technische Parameter
Die Nennspannung KV 10(20,35)/ 0,4
Frequenz Hz 50 / 60
Messbereich   ±2 x 2,5 %
Isolationsklasse   F
Örtliche Entladung PC <10
Isolationsstufe KV 10KV LI75AC35/AC3
20KV LI125AC55/AC3
35KV LI200AC85/AC3
Geräuschpegel DB JB/T10888
Kühlweg   AN/AF
Schutzart   IP20
Kurzschlusskapazität   GB1094,5
Betriebsmodus   Betriebsmodus


1,1  SC(B)10 Serie 10kV harzisolierter Trockentransformator Technische Parameter
Produktstandard GB/T10228-2015
GB1094,11-2007
GB/T1094,12-2013
Kapazität
Sr
Kurzschlussimpedanz
Uk %
Leerlaufverlust
Po
Lastverlust
Pw
Leerlaufstrom
Io %
Symbol für Verbindung Spannung
KV
Messbereich NVH Isolationsklasse
KVA % (W) 120ºC (W) % H. V. L. V. DB
30 4 190 710 2 Yyn0
ODER
Dyn11
11
10,5
10
6,3
6
0,4 ±5 %
±2×2,5 %
63 F
50 270 1000 2 63
80 370 1380 1,5 65
100 400 1570 1,5 65
125 470 1850 1,3 66
160 540 2130 1,3 66
200 620 2530 1,1 67
250 720 2760 1,1 67
315 880 3470 1 69
400 980 3990 1 69
500 1160 4880 1 70
630 1340 5880 0,85 71
630 6 1300 5960 0,85 71
800 1520 6960 0,85 72
1000 1770 8130 0,85 72
1250 2090 9690 0,85 74
1600 2450 11700 0,85 75
2000 3050 14400 0,7 77
2500 3600 17100 0,7 78
1600 8 2450 12900 0,85 75
2000 3050 15900 0,7 77
2500 3600 18800 0,7 78

1,2  SC(B)11 Serie 10kV harzisolierter Trockentransformator Technische Parameter
Produktstandards GB/T10228-2015 L. V. KV 0,4
GB1094,11-2007
Isolationsklasse F Messbereich ±5 % ODER ±2×2,5 %
KV H.V.   11,10,5,10,6.3,6 Symbol für Verbindung Yyn0 ODER Dyn11
Kapazität
Sr
Kurzschlussimpedanz
Uk %
Leerlaufverlust
Po
Lastverlust
Pw
Leerlaufstrom
Io %
Schallleistung
NVH
Gewicht
G.W.
L B H l b H M k d G
KVA % W 120ºC (W) % DB Kg Mm Mm Mm Mm Mm Mm Mm Mm Mm Mm
30 4 170 710 1,8 63 345 1250 1050 1200 935 620 1013 400 275 225 280
50 240 1000 1,8 63 440 1250 1050 1200 955 620 1041 400 300 235 290
80 330 1380 1,3 65 550 1300 1050 1200 970 620 1059 550 320 240 295
100 360 1570 1,3 65 625 1350 1050 1250 990 620 1087 550 325 245 300
125 420 1850 1,1 66 780 1350 1100 1250 1010 620 1102 550 335 255 310
160 490 2130 1,1 66 1000 1400 1100 1300 1030 620 1118 550 345 260 315
200 560 2530 1 67 1140 1450 1100 1350 1060 710 1135 660 350 265 320
250 650 2760 1 67 1360 1500 1150 1400 1100 710 1159 660 365 275 325
315 790 3470 0,9 69 1580 1500 1200 1450 1150 710 1194 660 375 280 330
400 880 3990 0,9 69 1850 1600 1250 1600 1260 870 1284 660 400 320 360
500 1040 4880 0,9 70 2160 1600 1300 1650 1290 870 1355 820 410 325 365
630 6 1170 5960 0,75 71 2275 1700 1300 1650 1340 870 1340 820 445 310 350
800 1370 6960 0,75 72 2680 1900 1300 1800 1550 870 1570 820 480 330 375
1000 1590 8130 0,75 72 3290 1850 1300 1850 1550 870 1620 820 490 330 375
1250 1890 9690 0,75 74 3790 1950 1300 1950 1570 870 1714 820 515 365 399
1600 2210 11730 0,75 75 4800 2000 1400 2100 1650 1120 1787 1070 535 380 420
2000 2750 14450 0,75 77 5680 2150 1500 2200 1770 1120 1859 1070 580 405 430
2500 3240 17170 0,6 78 6770 2200 1500 2200 1870 1120 1944 1070 605 425 440
1600 8 2210 12960 0,6 75 4800 2000 1400 2100 1650 1120 1787 1070 535 380 420
2000 2750 15960 0,75 77 5680 2150 1500 2200 1770 1120 1859 1070 580 405 430
2500 3240 18890 0,6 78 6770 2200 1500 2200 1870 1120 1944 1070 605 425 440
10-35kv Resin Insulated Dry Type Transformer for Power Distribution Low Voltage Sc (B) Series Outside Switchgear Enclosure
1,3  Technische Parameter der Klasse 10kV Harz isoliert trocken Lastspannungsregelungstransformator
Produktstandard GB/T10228-2015
GB1094,11-2007
GB/T1094,12-2013
Kapazität
Sr
Kurzschlussimpedanz
Uk %
Leerlaufverlust
Po
Lastverlust
Pw
Leerlaufstrom
Io %
Symbol für Verbindung Spannung
KV
Messbereich NVH Isolationsklasse
KVA % (W) 120ºC (W) % H. V. L. V. DB
315 4 990 3610 1,1 Yyn0 Dyn11 11
10,5
10
6,3
6
0,4 ±3×2,5 %±4×2,5 % 69 F
400 1125 4275 1,1 69
500 1296 5225 1,1 70
630 1494 6175 1 71
630 6 1440 6365 1 71
800 1710 7505 1 72
1000 1980 8788 0,85 72
1250 2340 10450 0,85 74
1600 2727 12445 0,85 75
2000 3420 15200 0,7 77
2500 3960 18145 0,7 78

1,4  Technische Parameter der Klasse 20kV Harz isoliert trocken Lastspannungsregelungstransformator
Produktstandard GB/T10228-2015
GB1094,11-2007
GB/T1094,12-2013
Kapazität
Sr
Kurzschlussimpedanz
Uk %
Leerlaufverlust
Po
Lastverlust
Pw
Leerlaufstrom
Io %
Symbol für Verbindung Spannung
KV
Messbereich NVH Isolationsklasse
KVA % (W) 120ºC (W) % H. V. L. V. DB
50 6 340 1230 2 Yyn0 Dyn11 20
22
24
0,4 ±5 %
±2×2,5 %
64 F
100 540 1990 1,8 65
160 670 2470 1,5 66
200 730 2940 1,5 68
250 840 3420 1,3 68
315 970 4080 1,3 70
400 1150 4840 1,1 70
500 1350 5790 1,1 70
630 1530 6840 1 72
800 1750 8260 1 72
1000 2070 9780 0,85 72
1250 2380 11500 0,85 76
1600 2790 13800 0,85 76
2000 3240 16300 0,8 78
2500 3870 19300 0,8 78
2000 8 3240 17800 0,8 78
2500 3870 21200 0,8 78

1,5  Technische Parameter der Klasse 35kV 10 Harz trocken isoliert Typ Stromwandler
Kapazität
Sr
Kurzschlussimpedanz
Uk %
Leerlaufverlust
Po
Lastverlust
Pw
Leerlaufstrom
Io %
Symbol für Verbindung Spannung
KV
Messbereich NVH Isolationsklasse
KVA % (W) 120ºC (W) % H. V. L. V. DB
50 6 450 1420 2,3 Yyn0 Dyn11 33
35
36,5
38,5
0,4 ±5 %
±2×2,5 %
64 F
80 550 1820 2,3 64
100 630 2090 2 65
160 790 2810 1,5 66
200 880 3320 1,5 68
250 990 3800 1,3 68
315 1170 4510 1,3 70
400 1370 5410 1,1 70
500 1620 6650 1,1 70
630 1860 7690 1 72
800 2160 9120 1 72
1000 2430 10400 0,75 72
1250 2830 12700 0,75 76
1600 3240 15400 0,75 76
2000 3820 18200 0,75 78
2500 4450 21800 0,75 78
800 6 2250 9400 0,95 Yyn0 Dyn11
Yd11
3,15
6
6,3
10
10,5
11
72
1000 2670 10900 0,95 72
1250 3130 12900 0,85 76
1600 3690 15400 0,85 76
2000 7 4230 18200 0,75 78
2500 4860 21800 0,75 78
3150 8 6030 24500 0,7 78
4000 7020 29400 0,7 85
5000 8370 34900 0,6 85
6300 9900 40800 0,6 85
8000 9 11300 46000 0,5 Dyn11
YNd11
Yd11
88
10000 12900 55500 0,5 88
12500 15700 64600 0,4 6
6,3
10
10,5
11
88
16000 19300 76000 0,4 93
20000 10 22900 85500 0,35 93
25000 27100 101000 0,35 93

1,6  SC(B)H15 Serie 10kV Klasse Harz isoliert amorphe Legierung trocken Tabelle der technischen Parameter des Verteilungstransformators

Produktstandards GB/T10228-2015,GB/T22072-2018,GB/T1094,12-2013 L. V. KV 0,4
Isolationsklasse F Messbereich ±5 % ODER ±2×2,5 %
KV H.V.   11,10,5,10,6.3,6 Symbol für Verbindung Yyn0 ODER Dyn11
Kapazität
Sr
Kurzschlussimpedanz
Uk %
Leerlaufverlust
Po
Lastverlust
Pw
Leerlaufstrom
Io %
Schallleistung
NVH
Gewicht
G.W.
l b H M k d G
KVA % W 120ºC (W) % DB Kg Mm Mm Mm Mm Mm Mm Mm
30 4 70 710 0,6 60 345 935 620 1013 400 275 225 280
50 90 1000 0,5 60 440 955 620 1041 400 300 235 290
80 120 1380 0,5 62 550 970 620 1059 550 320 240 295
100 130 1570 0,5 62 625 990 620 1087 550 325 245 300
125 150 1850 0,4 63 780 1010 620 1102 550 335 255 310
160 170 2130 0,4 63 1000 1030 620 1118 550 345 260 315
200 200 2530 0,4 64 1140 1060 710 1135 660 350 265 320
250 230 2760 0,4 64 1360 1100 710 1159 660 365 275 325
315 280 3470 0,3 66 1580 1150 710 1194 660 375 280 330
400 310 3990 0,3 66 1850 1260 870 1284 660 400 320 360
500 360 4880 0,3 67 2160 1290 870 1355 820 410 325 365
630 420 5880 0,3 68 2265 1340 870 1340 820 445 310 350
630 6 410 5960 0,3 68 2275 1340 870 1340 820 445 310 350
800 480 6960 0,3 69 2680 1550 870 1570 820 480 330 375
1000 550 8130 0,2 69 3290 1550 870 1620 820 490 330 375
1250 650 9690 0,2 71 3790 1570 870 1714 820 515 365 399
1600 760 11730 0,2 72 4800 1650 1120 1787 1070 535 380 420
2000 1000 14450 0,2 74 5680 1770 1120 1859 1070 580 405 430
2500 1200 17170 0,2 75 6770 1870 1120 1944 1070 605 425 440
1600 8 760 12960 0,2 72 4950 1730 1120 1880 1070 560 400 440
2000 1000 15960 0,2 74 5850 1860 1120 1950 1070 610 430 450
2500 1200 18890 0,2 75 6973 1960 1120 2040 1070 640 450 460
Zertifizierungen



10-35kv Resin Insulated Dry Type Transformer for Power Distribution Low Voltage Sc (B) Series Outside Switchgear Enclosure
Unternehmensprofil

  Chongqing Lianwei Power Technology Development Co., Ltd. (Tongxun Power Industry Co., Ltd.) wurde im April 1989 gegründet und befindet sich im Lidu Industrial Park, Fuling District, Chongqing. Es hat eine 30-jährige Geschichte der Produktion und Entwicklung von kompletten elektrischen Anlagen. Der Vorgänger des Unternehmens ist die Fuling Three Gorges Electric Appliance Factory der Chongqing Yuneng Group, die später der Chongqing East Asia Group zugeordnet wurde. 2006 wurde es in Chongqing Dixun Electric Technology Co., Ltd. Umgewandelt und 2013 in Chongqing Taiwei Electric Equipment Co., Ltd. Umbenannt.im Oktober 2015 wurde es in Chongqing Lianwei Power Technology Development Co., Ltd. (Tongxun Power Industry Co., Ltd.) mit hundertprozentigen Tochtergesellschaften von Lanzhou Changyao Distribution Engineering Co., Ltd., Lanzhou Guowei Power Supply Co., Ltd. Und Chongqing Lianwei Power Technology Development Co., Ltd. Das Unternehmen ist eine Gruppe mit integrierten die allgemeine Auftragsvergabe von elektrischen Energieprojekten, die Beladung, Reparatur, Prüfung, Herstellung von elektrischen Energieanlagen, Betrieb und Wartung von elektrischen Stromversorgungssystemen und Import-und Exporthandel.

   Seit 1989, im Einklang mit dem Unternehmenszweck "Ehrlichkeit und Vertrauenswürdigkeit, Kunde zuerst" und der Einhaltung des Geistes "innovativ, pragmatisch, wegweisend und unternehmungslustig", hat das Unternehmen das Markenimage "Integrität, Exzellenz, Exquisite, Wert" geprägt. Seit 2000 wurde das Unternehmen sukzessive mit folgenden Ehrentiteln ausgezeichnet: "Quality Designated Demonstration Unit", "Chongqing Famous Product", "Best District Civilization Unit", "A Class Taxpayer" und "National Quality Stable Qualified Product". Das Unternehmen hat ein Patent für Erfindung und sechs Patente für Gebrauchsmuster.

  Chongqing Lianwei Power Technology Development Co., Ltd.(Tongxun Power Industry Co., Ltd.) freut sich auf die Zusammenarbeit mit Ihnen, um eine helle und brillante morgen mit gutem Ruf, ausgezeichnet zu schaffen.

10-35kv Resin Insulated Dry Type Transformer for Power Distribution Low Voltage Sc (B) Series Outside Switchgear Enclosure

Unsere Vorteile
10-35kv Resin Insulated Dry Type Transformer for Power Distribution Low Voltage Sc (B) Series Outside Switchgear Enclosure
10-35kv Resin Insulated Dry Type Transformer for Power Distribution Low Voltage Sc (B) Series Outside Switchgear Enclosure
10-35kv Resin Insulated Dry Type Transformer for Power Distribution Low Voltage Sc (B) Series Outside Switchgear Enclosure



Technische Fälle
Unterstation Tadschikistan dangora 220kV
Wärmekraftwerk Katabang, Indonesien
Kohlekraftwerk in riau, Indonesien
Vietnam North Electric co. 's Hanoi van doon Umspannwerk
Umspannwerk osttimor für die chinesische Atomindustrie
China Institut für Ingenieurphysik
XI 'an, China Luftfahrt-Industrie-Unternehmen
Produktion von xichang xichang Vanadium Titan aus Panzhihua
Basis
Wasserkraftwerk Longdong in ya 'an, provinz sichuan
Wasserkraftwerk Batang langda in der Präfektur ganzi
Umspannwerk Sichuan guangan vorwärts
Xiaojin County jiesigou sekundäres Wasserkraftwerk
Umspannwerk Luzhou hejiang longtan
Unterstation Yunnan diqing Nord
Landgarten lanzhou neue Stadt Projekt
Landgarten lanzhou neues Distriktprojekt
Deyang Landgarten, sichuan
Nanchong Landgarten, sichuan
Guiyang Poly-Gruppe
Chongqing Poly Group
China Eisenbahngruppe fuling beishan Neustadt Projekt
Raffles plaza, chongqing
Chongqing jiangbei internationaler Flughafen
Datang internationaler wulong xingshun Windpark
Xiuzhou Photovoltaik-Energieerzeugungsprojekt in jiaxing
Jiangsu dongtai Photovoltaik-Energieprojekt
Guizhou kaiphour Holding Group co. Ltd
Chongqing jianfeng Gruppe
Chongqing huafeng Gruppe
Chongqing nanfu Aluminiumindustrie
Chongqing changjiang normale Universität
Chongqing Berufs-und technische Hochschule der Industrie
Und Handel
Universität Chongqing
Universität Chongqing jiaotong
Chongqing Bahntransitgruppe
Chongqing Elektromechanische Gruppe
Chongqing changan Gruppe
Chongqing Eisen- und Stahlgruppe Langlebigkeit Produktionsbasis
Bauvorhaben
Chongqing wanda Blatt fuling Produktionsbasis
Chongqing führenden Hafenbau-Projekt
Chongqing fuling Gaishan Bay Verkehrsknotenpunkt
Chongqing fuling Kläranlage
Sichuan guangyuan Kläranlage

10-35kv Resin Insulated Dry Type Transformer for Power Distribution Low Voltage Sc (B) Series Outside Switchgear Enclosure
Empfang ausländischer Händler

10-35kv Resin Insulated Dry Type Transformer for Power Distribution Low Voltage Sc (B) Series Outside Switchgear Enclosure10-35kv Resin Insulated Dry Type Transformer for Power Distribution Low Voltage Sc (B) Series Outside Switchgear Enclosure

Kontaktiere uns

Bitte zögern Sie nicht, Ihre Anfrage im untenstehenden Formular zu stellen. Wir werden Ihnen innerhalb von 24 Stunden antworten
