Grundlegende Informationen.
Modell Nr.
LZZBJ9-10
Isoliermittel
Epoxidharz
Installation
Verlängerungs-Art
Magnetkreisstruktur
Einstufigen
Voltage Transformation Prinzip
Elektromagnetische Typ
Isolationsstufe
12/42/75kV
Nennsekundärstrom
5A oder 1a
Nennfrequenz
50Hz oder 60Hz
Leistungsfaktor
CosΦ=0.8(Lag)
Höhe
Should Not Exceed 1000m
Air Relative Site
Innen
Transportpaket
Export Box
Warenzeichen
DGG
Herkunft
China
HS-Code
8504311000
Produktionskapazität
100000PCS/Year
Produktbeschreibung

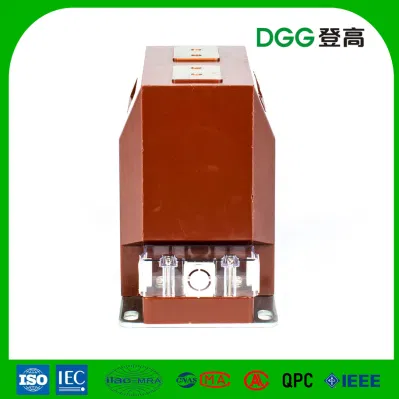

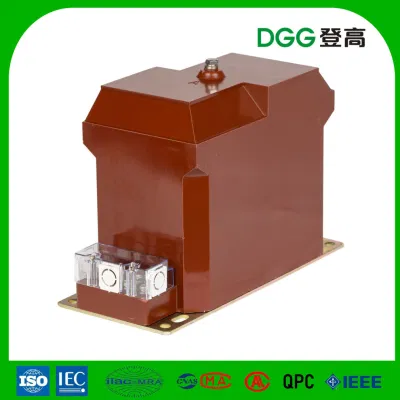

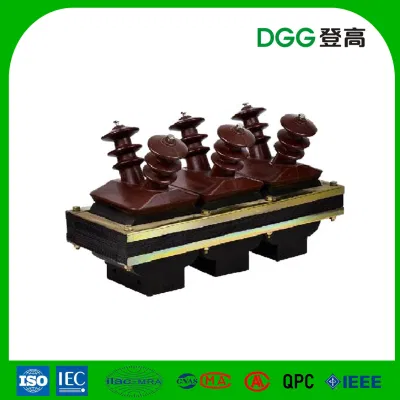

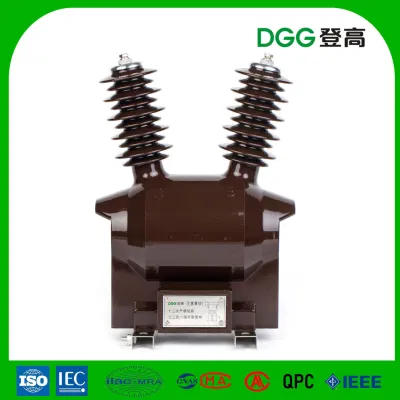

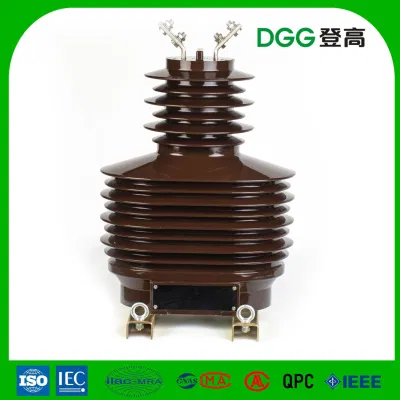

Fotos des Produkts
Allgemein
Diese Art von Stromwandler nimmt Epoxidharz-Vakuumguss und vollständig geschlossenen Poststruktur, ist anwendbar für Leistungssysteme der Nennfrequenz 50Hz oder 60Hz Nennspannung bis und einschließlich 10kV, für die elektrische Energiemessung, Strommessung verwendet, Und Relaisschutz, kann es eine beliebige Kombination der Klassen 0,2s, 0,2, 0,5 und 10P sein.
Es entspricht den Normen GB20840,1-2010 Instrument Transformers-Teil 1: Allgemeine Anforderungen, GB 20840.2-2014 Instrument Transformers-Teil 2: Zusätzliche Anforderungen für Stromwandler und JJG 313-2010 Instrument Stromwandler. Technische Parameter
Normale Verwendung In Der Umgebung
Bestellhinweis
1. Bitte geben Sie das Modell und aktuelle z.B. LZZBJ9-10A3G 100/5
2. Bitte geben Sie die Genauigkeitsklasse und die Nennleistung an; z.B. 0,2s 10VA
3. Bitte kontaktieren Sie uns, wenn es eine spezifische Anforderung.
4. Bitte geben Sie die Bestellmenge und Lieferzeit an
Allgemein
Diese Art von Stromwandler nimmt Epoxidharz-Vakuumguss und vollständig geschlossenen Poststruktur, ist anwendbar für Leistungssysteme der Nennfrequenz 50Hz oder 60Hz Nennspannung bis und einschließlich 10kV, für die elektrische Energiemessung, Strommessung verwendet, Und Relaisschutz, kann es eine beliebige Kombination der Klassen 0,2s, 0,2, 0,5 und 10P sein.
Es entspricht den Normen GB20840,1-2010 Instrument Transformers-Teil 1: Allgemeine Anforderungen, GB 20840.2-2014 Instrument Transformers-Teil 2: Zusätzliche Anforderungen für Stromwandler und JJG 313-2010 Instrument Stromwandler.
- Isolationsstufe: 12/42/75kV
- Leistungsfaktor: cosΦ=0,8(lag)
- Nennsekundärstrom: 5A oder 1A
- Nennfrequenz: 50Hz oder 60Hz
- Gewicht: 21kg
| Nennprimärstrom (A) | Genauigkeitsklasse | Nennleistung (VA) | Nennkurzzeit thermisch Strom (kA/s) | Nennisolationsgrad (kA) |
| 5 | 0,2S 0,2S/0,5 0,2S/0,5/10P10 0,2S/10P10 | 10 10/10 10/10/15 10/15 | 0,36 | 0,9 |
| 10 | 0,72 | 1,8 | ||
| 15 | 1,08 | 2,7 | ||
| 20 | 1,44 | 3,6 | ||
| 25 | 1,8 | 4,5 | ||
| 30 | 2,16 | 5,4 | ||
| 40 | 2,88 | 6,3 | ||
| 50 | 3,6 | 7,2 | ||
| 60 | 4,32 | 8,1 | ||
| 75 | 5,4 | 13,5 | ||
| 80 | 5,76 | 14,4 | ||
| 100 | 7,2 | 18 | ||
| 120 | 8,64 | 21,6 | ||
| 150 | 10,8 | 27 | ||
| 200 | 14,4 | 36 | ||
| 250 | 18 | 45 | ||
| 300 | 21,6 | 54 | ||
| 400 | 28,8 | 63 | ||
| 500 | 36 | 72 | ||
| 600 | 43,2 | 108 | ||
| 800 | 57,6 | 120 | ||
| 1000-1500 | 72 | 144 |
Normale Verwendung In Der Umgebung
- Höhe: Sollte 1000m nicht überschreiten
- Umgebungstemperatur:-5ºC~+40ºC
- Relative Luftfeuchte: Kleiner oder gleich 85 %
- Luft relative Stelle: Innen
Bestellhinweis
1. Bitte geben Sie das Modell und aktuelle z.B. LZZBJ9-10A3G 100/5
2. Bitte geben Sie die Genauigkeitsklasse und die Nennleistung an; z.B. 0,2s 10VA
3. Bitte kontaktieren Sie uns, wenn es eine spezifische Anforderung.
4. Bitte geben Sie die Bestellmenge und Lieferzeit an
